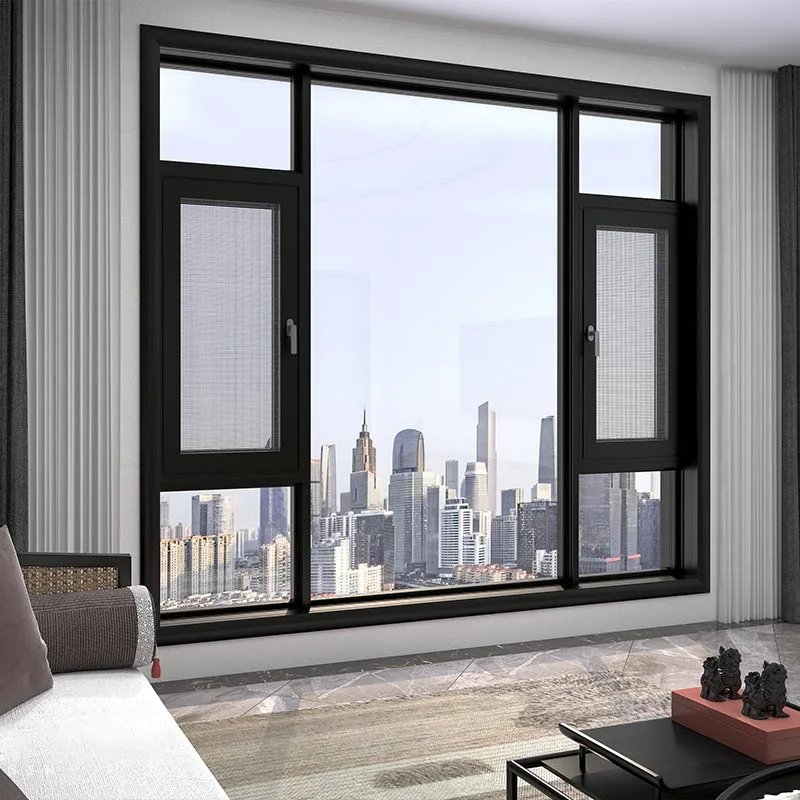

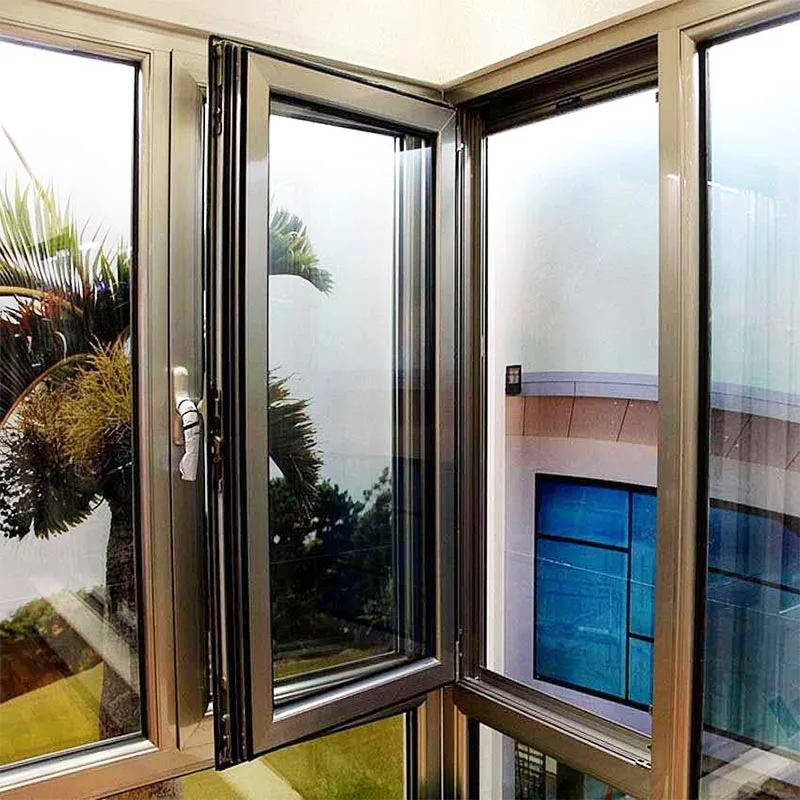

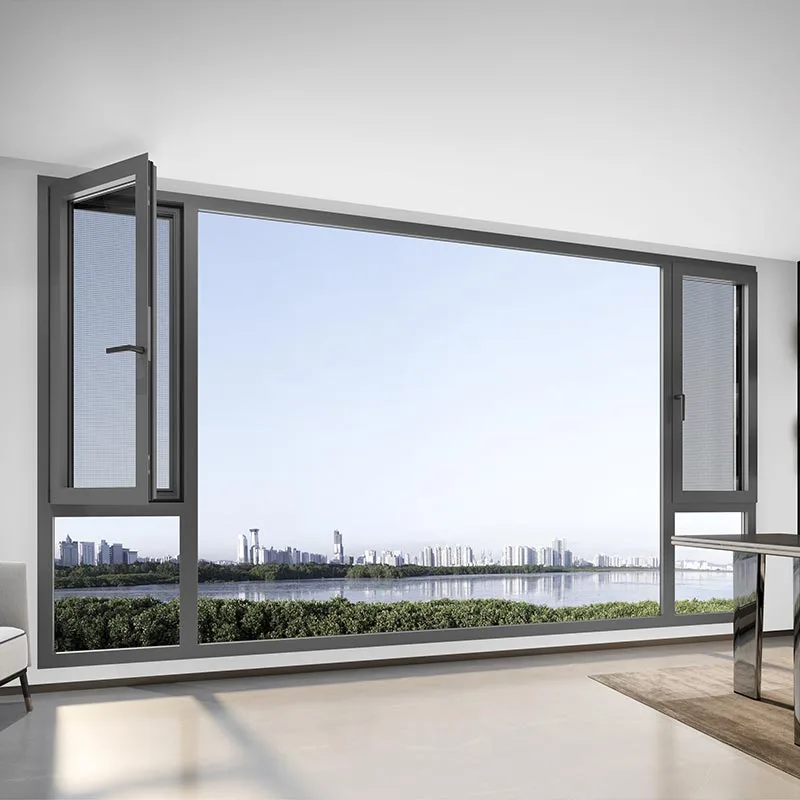

نوافذ من سبائك الألومنيوم عازلة للحرارة

ما هي نوافذ سبائك الألومنيوم الحرارية؟

نوافذ سبائك الألومنيوم العازلة للحرارة بجودة المصنع من شركة MG Metal (المعروفة أيضًا باسم نوافذ سبائك الألومنيوم العازلة للحرارة) هي نوافذ بناء موفرة للطاقة تم تطويرها على أساس تقنية "الكسر الحراري". التعريف الأساسي هو: بواسطة تضمين شريط فاصل حراري منخفض التوصيل (أساسًا شريط فاصل حراري من النايلون PA66، يحتوي على 25% تقوية الألياف الزجاجية) داخل ملف سبائك الألومنيوم، يتم تقسيم المظهر الجانبي إلى داخلي مستقل و الهياكل الخارجية، وتشكل تجويفًا مركبًا من "شريط الألومنيوم العازل الحراري"، وبالتالي القطع هيكليًا خارج مسار التوصيل الحراري للمعادن.

وتشمل ميزاته الأساسية ما يلي:

1. المبدأ الهيكلي: نوافذ سبائك الألومنيوم ذات الكسر الحراري تحتوي على عزل حراري منخفض التوصيل شرائط داخل مقاطع الألمنيوم، وتشكل تجويفًا مركبًا من "شريط الألمنيوم العازل الحراري والألومنيوم". هذا يحجب الجسور الحرارية بشكل فعال، ويحل مشاكل التوصيل الحراري السريع والعزل الضعيف في الطرق التقليدية نوافذ الألمنيوم، مع الاحتفاظ بمزايا قوة الألمنيوم وسهولة المعالجة.

2. معايير المواد: جميع ملفات تعريف النوافذ المصنوعة من سبائك الألومنيوم الحرارية تتوافق مع GB/T 5237-2017 الوطنية المتطلبات القياسية، بسماكة الجدار 1.4-2.0 ملم. شريط العزل الحراري مصنوع من مادة PA66، مدمج مع نوافذ زجاجية مزدوجة (عادة هيكل 5 مم + 20 أ + 5 مم) وشرائط ختم EPDM لبناء كامل العزل الحراري، عزل الصوت، ونظام مقاوم للماء.

3. الأداء المستقر: نوافذ سبائك الألومنيوم العازلة للحرارة تحقق العزل الحراري (قيمة K 2.23–2.94 W/(m²·K)) وعزل الصوت (30-40 واط/(م²·ك)) من خلال تصميم متعدد التجاويف وموانع تسرب متعددة. وتشمل الميزات مقاومة ضغط الهواء (ديسيبل)، ومقاوم للسرقة، والعزل المائي، ومنع التكثيف، مما يلبي توفير الطاقة في المباني الخضراء المتطلبات.

السيناريو المطبق

نوافذ سبائك الألومنيوم العازلة للحرارة مناسبة للمباني السكنية والمباني التجارية والمباني الشاهقة المشاريع والسيناريوهات الأخرى. وهي مناسبة بشكل خاص للبيئات ذات الاختلافات الكبيرة في درجات الحرارة، التلوث الضوضائي الشديد، أو متطلبات توفير الطاقة العالية. يمكن تصميمها على شكل نوافذ بابية منزلقة النوافذ، وطرق الفتح الأخرى وفقًا للاحتياجات، ودعم التخصيص الشخصي.

عملية الإنتاج

الخطوة 1: شراء المواد الخام والتفتيش الوارد

جوهر الأمر هو اختيار المواد الخام عالية الجودة واختبار الامتثال، وهو الضمان الأساسي لأداء نوافذ سبائك الألومنيوم الحرارية. المواد الخام الأساسية فقط التي تلبي المعايير الوطنية يتم استخدامها، ويتم رفض البدائل الأدنى.

1. شراء المواد الخام: مقاطع الألمنيوم البكر 6063-T5 (سمك الجدار السائد 2.0 مم للمنزل الديكور/الهندسة)، شرائط العزل الحراري من النايلون PA66 (تحتوي على 25% من الألياف الزجاجية المعززة)، Xinyi 3C زجاج مقسى معتمد، وشرائط مانعة للتسرب من الرغوة المركبة EPDM، وأجهزة من علامات تجارية مثل Paige/Ruinas، مُلصقة بين قوسين الزاوية، 304 شبكة الفولاذ المقاوم للصدأ، وما إلى ذلك؛

2. التفتيش الوارد: التحقق من شهادات تأهيل المواد الخام (مثل شهادة الزجاج 3C والملف الشخصي تقارير اختبار المواد)، وقياس سمك الجدار الجانبي، والتوصيل الحراري لشريط العزل الحراري، والزجاج سمك، وغربلة المواد الخام المشوهة والمعيبة لضمان تلبية كل دفعة من المواد الخام معايير الإنتاج.

الخطوة 2: التصنيع الدقيق لمقاطع الألمنيوم (التقطيع/الطحن/الثقب)

تضمن المعالجة CNC الكاملة دقة الأبعاد، وتلبية متطلبات الحجم للديكور المنزلي المخصص التخصيص والإنتاج الضخم الموحد في المشاريع الهندسية، مع التحكم في الأخطاء في حدود 0.1 مم.

1. التقطيع CNC: بناءً على رسومات التصميم (الطلبات الهندسية/المخصصة)، يتم استخدام مناشير القطع الدقيقة CNC للقطع مقاطع الألمنيوم بطول ثابت. بعد القطع، يتم إزالة الحواف النهائية للملفات لمنع الخدش المكونات اللاحقة.

2. الطحن الدقيق: يتم استخدام آلات الطحن CNC لآلة أخاديد المفصلات، وأخاديد شريط العزل الحراري، أخاديد الصرف، وأخاديد نقطة القفل، وما إلى ذلك، مما يضمن عمق الأخدود وموضعه الدقيق، ووضع الأساس له التجمع اللاحق.

3. التثقيب باستخدام الحاسب الآلي: يتم استخدام آلات التثقيب باستخدام الحاسب الآلي في فتحات تركيب الماكينة وفتحات التوصيل لإطارات النوافذ و الزنانير، وتجنب انحرافات موضع الثقب أثناء التثقيب اليدوي وضمان التثبيت الآمن للأجهزة و الملحقات.

الخطوة 3: عملية العزل الحراري الأساسية - إدخال شريط العزل الحراري ومركب لف الملف الشخصي

هذه هي العملية الأساسية في إنتاج نوافذ سبائك الألومنيوم العازلة للحرارة، والتي تحدد بشكل مباشر درجة حرارتها أداء العزل. تخلق هذه العملية هيكلًا مركبًا للعزل الحراري من "العزل الحراري للألمنيوم شريط من الألومنيوم"، مما يقطع مسار التوصيل الحراري للمعدن.

1. إدخال شريط العزل الحراري: يتم إدخال شرائط العزل الحراري المصنوعة من النايلون PA66 بدقة وسلاسة أخاديد العزل الحراري المخصصة لملف الألمنيوم، مما يضمن توافقًا محكمًا بين الشريط والشريط الأخدود دون رخاوة أو اختلال.

2. مركب اللف CNC: ملف الألمنيوم مع شريط العزل الحراري المدرج يتم وضعه في درفلة CNC آلة. يقوم الدرفلة بضغط مقاطع الألمنيوم وشريط العزل الحراري معًا بإحكام، مما يشكل قطعة واحدة ملف الألمنيوم المكسور حراريا. بعد التصفيح، يتم اختبار قوة المركب لمنع التصفيح أو الانفصال أثناء الاستخدام اللاحق، مما يضمن أداء عزل حراري مستقر.

الخطوة 4: تجميع الزاوية وتعزيز ختم التجويف

باستخدام عملية "تجميع الزاوية مع حقن المادة اللاصقة + تحسين التجويف"، تعد هذه الطريقة مناسبة لـ مقاومة ضغط الرياح ومتطلبات العزل المائي لمختلف السيناريوهات، بما في ذلك المباني الشاهقة و الفيلات.

1. وضع تجميع الزاوية: يتم تجميع مقاطع الألمنيوم المكسورة حرارياً مسبقة الصنع في النافذة الإطارات والزنانير حسب الرسومات التصميمية. يتم استخدام أقواس زاوية حقن لاصقة خاصة للتوصيل زوايا الملامح، مما يضمن أن الإطار مربع وخالي من التشوه.

2. حقن اللاصق عالي الضغط: يتم حقن لاصق تجميع الزاوية تحت ضغط عالٍ في الفجوات الموجودة بينهما بين قوسين الزاوية وملامح. بعد أن يملأ اللاصق الفجوات ويشفى، يتم تشكيل هيكل مغلق في الزوايا، مما يعزز القوة الإجمالية للإطار ويمنع تسرب مياه الأمطار من الزوايا.

3. معالجة التجويف: يتم تعبئة القطن العازل في التجاويف الجانبية حسب الحاجة لتحسين الحرارة بشكل أكبر العزل. وفي الوقت نفسه، يتم تركيب شبكات الصرف الصحي في فتحات الصرف لمنع دخول الحشرات والحطام دخول التجاويف وانسداد نظام الصرف الصحي.

الخطوة 5: معالجة الزجاج العازل حسب الطلب وختمه

الزجاج هو المكون الأساسي لنوافذ سبائك الألومنيوم المقاومة للحرارة، مما يوفر عزل الصوت، والعزل الحراري، ونقل الضوء. تضمن المعالجة المخصصة في المصنع إغلاقًا محكمًا، مما يمنع الضباب ودخول الماء في وقت لاحق.

1. معالجة الزجاج الأساسية: يتم قطع الزجاج المقسى حسب أبعاد الطلب. الحواف مطحونة ومشطوفة لمنعها الكسر والخدوش التلقائية بعد التقسية.

2. مجموعة الزجاج العازل: تم تصنيع الإطار الزجاجي العازل باستخدام شريط ألومنيوم منحني متكامل. ال يتم بعد ذلك تجميع الزجاج المقطوع بشريط الألمنيوم، المملوء بمادة مجففة، ويتم حقن مادة مانعة للتسرب بوتيل من أجل الختم الأول. يتم تطبيق مادة مانعة للتسرب/لاصق هيكلي متعدد الكبريتيد على الخارج لختم ثانٍ، مكونًا 5 مم + 20 أمبير + 5 مم (المواصفات السائدة) وحدة زجاجية عازلة.

3. تعبئة الغاز الخامل: بالنسبة لأوامر المشاريع والمخصصة المتطورة، يتم تعبئة غاز الأرجون في الزجاج العازل تجويف لتحسين أداء العزل الحراري والصوتي وتقليل التكثيف.

الخطوة 6: تجميع النوافذ - تركيب الزجاج وتركيب الملحقات

هذه عملية تجميع معيارية، تلتزم بشكل صارم بمبدأ "الأختام المتعددة والملاءمة الآمنة" لضمان أداء الختم الشامل والاستقرار التشغيلي للنافذة.

1. تركيب الزجاج: يتم دمج الزجاج المعزول المعالج في الأخدود الزجاجي لإطار/وشاح النافذة. يتم تثبيت شرائط الختم EPDM بين الزجاج والملف الجانبي، ثم يتم تأمينها بشرائط ضغط زجاجية تشكيل الطبقة الأولى من الختم.

2. تركيب الملحقات: يتم تثبيت شرائط ختم الرغوة المركبة EPDM بشكل تسلسلي (في وصلات التشكيل الجانبي و فتح الفجوات) لتحقيق أختام متعددة للنافذة بأكملها. في الوقت نفسه، يتم تركيب 304 وشاح شبكي من الفولاذ المقاوم للصدأ تم تركيبها لتلبية احتياجات الحماية والتهوية.

الخطوة 7: تثبيت الأجهزة وفتح تصحيح الأخطاء

تحدد الأجهزة بشكل مباشر مدى سلاسة فتح النافذة وخصائصها المضادة للسرقة وخصائصها المتانة. بعد التثبيت، يتم تصحيح العملية بأكملها لضمان تجربة مستخدم سلسة.

1. تجميع الأجهزة: قم بتركيب المفصلات والمقابض ونقاط القفل وآليات النقل وغيرها من الأجهزة ذات العلامات التجارية الملحقات وفقا لمتطلبات التصميم. يتم تعزيز جميع البراغي لمنع ارتخائها لاحقًا.

2. التصحيح الوظيفي: قم بتصحيح وظائف الدفع والسحب والفتح والقفل بشكل متكرر للفاصل الحراري نوافذ من سبائك الألومنيوم لضمان الفتح السلس والقفل الآمن والفجوات الموحدة. في الوقت نفسه، تصحيح الحد قم بالتبديل لمنع زوايا الفتح المفرطة ومشاكل السلامة، والتكيف مع احتياجات الاستخدام لسيناريوهات مختلفة مثل المساكن والمدارس ومجتمعات التقاعد.

الخطوة 8: الفحص الكامل للمنتج النهائي والتعبئة والتغليف نقطة التفتيش الأساسية النهائية قبل الشحن.

فقط بعد اجتياز جميع عمليات التفتيش، يمكن تعبئة المنتج وشحنه، مما يضمن أن الألومنيوم عازل للحرارة إن نوافذ Alloy التي يتم تسليمها للعميل خالية من مشاكل الجودة وتفي بمتطلبات مراقبة الجودة مشتريات بالجملة.

1. الفحص الكامل: تخضع النافذة بأكملها للفحص البصري (فحص الطلاء، والطبقات، ونظافة تركيب الملحقات)، أخذ عينات الأداء (ضيق المياه، وضيق الهواء، ومقاومة ضغط الرياح، تم اختبارها وفقًا للمعايير الوطنية)، وإعادة الفحص الوظيفي (إعادة تأكيد فتح الفجوات وقفلها وسدها).

2. تغليف المنتج النهائي: النوافذ المؤهلة مغلفة بقطن لؤلؤي وطبقة حماية، وزاوية صلبة تتم إضافة واقيات إلى زوايا الإطار لمنع التلف والتشوه أثناء النقل. معبأة في دفعات وفقًا لأمر الشراء، وتتضمن كل دفعة رسومات التثبيت وحزم الملحقات وأ شهادة المنتج.

3. الخدمات اللوجستية والتسليم: يتم ترتيب الخدمات اللوجستية والتسليم وفقًا لمتطلبات الطلب، ومناسبة لذلك تسليم قطعة واحدة للديكور المنزلي المخصص وتسليم حمولة الشاحنة الكاملة لمشتريات المشاريع بالجملة، ضمان التسليم الآمن للمنتجات إلى موقع التثبيت.
