نوافذ وأبواب الألمنيومتُستخدم على نطاق واسع في الهندسة المعمارية السكنية والتجارية والصناعية والمباني الشاهقة لأنها تجمع بين القوة الهيكلية ومرونة التصميم ومقاومة الطقس ومتطلبات الصيانة المنخفضة والتوافق مع أنظمة الزجاج الحديثة. ومع ذلك، فإن المواصفات الأكثر فعالية ليست مجرد مسألة اختيار الألومنيوم. تؤثر سلسلة الإطارات، ودرجة السبائك، وتكوين الفتح، وتراكم الزجاج، والفصل الحراري، والأختام، والأجهزة، ومعالجة الأسطح، والصرف، وتفاصيل التثبيت على الأداء النهائي للفتح المكتمل. يشرح هذا الدليل كيفية عمل هذه العناصر معًا، وكيفية مقارنة التكوينات الشائعة، وكيفية مطابقة النظام لبيئة المبنى، وكيفية تجنب أخطاء المواصفات التي يمكن أن تقلل من الراحة أو أداء الخدمة.
جدول المحتويات
انقر فوق أي قسم للانتقال مباشرة إلى الموضوع.
لماذا يهم اختيار المواد في الافتتاحيات الحديثة؟
النافذة أو الباب أكثر من مجرد إطار حول لوح زجاجي. فهو يشكل جزءًا من غلاف المبنى، ويؤثر على كيفية تجربة الأشخاص للمساحة الداخلية، ويجب أن يعمل في ظل دورات فتح متكررة، ودرجات حرارة متغيرة، وضغط الرياح، والأمطار، وأشعة الشمس، والتنظيف اليومي.
ولهذا السبب ينبغي النظر في اختيار المواد جنبا إلى جنب مع تصميم النظام. يعتبر الألومنيوم جذابًا للتطبيقات المعمارية لأنه يوفر مزيجًا مفيدًا من القوة وثبات الأبعاد ومرونة التصنيع والوزن الهيكلي المنخفض نسبيًا. يمكن أيضًا بثقها إلى أقسام معقدة، مما يسمح للمصممين والمصنعين بدمج الغرف، والجيوب الزجاجية، ومسارات الصرف، والحشيات، ومواقع التثبيت، والميزات الوظيفية الأخرى في نظام جانبي منسق واحد.
بالنسبة لمشروع سكني، قد يترجم ذلك إلى خطوط رؤية ضيقة وتهوية عملية. بالنسبة للمبنى التجاري، قد تتحول الأولويات نحو مناطق زجاجية أكبر، أو دورات فتح متكررة، أو أجهزة أقوى، أو تحكم أكثر صرامة في حركة الهواء والماء. في البيئة الساحلية، تصبح حماية السطح ومقاومة التآكل ذات أهمية خاصة. في المناطق شديدة الرياح، تستحق هندسة المظهر الجانبي والتعزيز واختيار الزجاج والإرساء اهتمامًا وثيقًا.
تنقل المقاطع الأحمال من الزجاج والأجهزة وضغط الرياح وقوى التشغيل إلى هيكل المبنى.
تعمل الإطارات والأختام وقنوات الصرف والزجاج معًا للحد من حركة الهواء والماء غير المرغوب فيها.
تؤثر أبعاد الملف الشخصي وخطوط الرؤية والتشطيب واللون وأسلوب الفتح على اللغة المرئية للواجهة.
تحدد هندسة الأجهزة والإطار مدى سهولة فتح الوحدة وإغلاقها وقفلها وتهويتها وبقائها محاذية.
وبالتالي فإن أقوى الأنظمة لا يتم تحديدها بميزة واحدة. الأداء يأتي من التنسيق. لا يمكن للسبائك عالية الجودة أن تعوض عن سوء الصرف. لا يمكن للإطار القوي إنشاء ختم موثوق إذا كانت هندسة الوشاح غير دقيقة. لا يمكن للزجاج الممتاز التغلب على وصلة محيطية سيئة التركيب. يجب اعتبار التجميع الكامل بمثابة فتحة هندسية واحدة.
فهم النظام الهيكلي
يعتبر المنطق الهيكلي الأساسي لفتحة الألومنيوم واضحًا ومباشرًا: تعمل المقاطع المبثوقة على إنشاء الإطار والأقسام المتحركة، ويتم الاحتفاظ بالزجاج داخل جيوب مخصصة، ويتم وضع الأجهزة في المناطق المعززة، وتقوم مكونات الختم بإغلاق الفجوات المقصودة بين الأجزاء الثابتة والمتحركة.
وما يجعل النظام متطورا هو التفاعل بين هذه العناصر. يمكن أن يحتوي المظهر الجانبي الذي يبدو مدمجًا من الخارج على غرف داخلية متعددة. قد تساعد هذه الغرف في معالجة الصلابة، أو توجيه الصرف، أو وضع أدوات التثبيت، أو الفصل الحراري. ومن ثم، يمكن لهندسة المظهر الجانبي الفعلية أن تحكي قصة فنية أكثر فائدة من السطح المرئي وحده.
إطارات ثابتة وأقسام قابلة للتشغيل
ينشئ الإطار المحيطي الثابت الاتصال بين الفتحة والجدار. إنها تحتاج إلى الحفاظ على شكلها الهندسي مع مقاومة الأحمال المنقولة عبر الوشاح والزجاج. وعلى النقيض من ذلك، يجب على الأقسام القابلة للتشغيل أن توازن بين الصلابة والحركة. يجب أن تظل أبعادها مستقرة بدرجة كافية حتى تعمل الأجهزة بشكل صحيح ولكي تحافظ الأختام على اتصال ثابت.
الجيب الزجاجي
يحدد الجيب الزجاجي كيفية تثبيت الزجاج ودعمه والاحتفاظ به وإغلاقه. جيب مصمم جيدًا يدعم الزجاج بشكل صحيح مع ترك مساحة للحشيات وكتل التثبيت ومستلزمات الصرف وسمك الزجاج المطلوب. يجب دائمًا التحقق من التوافق بين تراكم الزجاج ونظام التشكيل الجانبي قبل التصنيع.
المفاصل ونقاط الاتصال
غالبًا ما يتم تجاهل وصلات الزوايا والوصلات الميكانيكية أثناء المقارنة البصرية لأنها ليست الجزء الأكثر وضوحًا في الفتحة النهائية. ومع ذلك، فإنها يمكن أن تؤثر على المحاذاة، والصلابة، واستمرارية الختم، والتشغيل على المدى الطويل. يعد القطع الدقيق وتجميع الزوايا الدقيق أمرًا مهمًا خاصة عند تركيب وحدات متعددة في واجهة متواصلة.
بالنسبة لفرق المشروع، إحدى العادات المفيدة هي طلب رسم مقطعي كامل بدلاً من تقييم الإطار من الصور الفوتوغرافية فقط. يمكن للقسم أن يكشف عن عمق الملف الشخصي، وترتيب الغرفة، ومساحة الزجاج، وموقع الحاجز الحراري، ومسار الصرف، وموضع الحشية، وواجهة الأجهزة في عرض واحد.
نوافذ وأبواب الألمنيوممن الأفضل فهمها على أنها تجميعات هندسية. قد تبدو العبارة بسيطة، ولكن النظام الفني الفعلي يمكن أن يختلف بشكل كبير اعتمادًا على سلسلة التشكيلات وأسلوب الفتح والسبائك والزجاج والتصميم الحراري والأختام والمتطلبات البيئية.
كيف يؤثر اختيار السبائك على الأداء
ليست كل مقاطع الألمنيوم لها نفس الخصائص الميكانيكية. تؤثر عائلة السبائك والمزاج على القوة، وسلوك الخضوع، والاستطالة، واستجابة التشغيل الآلي، والطريقة التي يمكن بها تصميم ملف التعريف حول متطلبات حمل معينة.
بالنسبة للأنظمة المعمارية، هناك درجتان يتم أخذهما في الاعتبار بشكل متكرر هما 6063-T5 و6061-T6. فهي ليست قابلة للتبديل في كل تطبيق. يعتمد الاختيار الصحيح على الشكل الهندسي المطلوب وحالة التحميل وطريقة التصنيع ومواصفات المشروع.
| درجة المادة | شخصية نموذجية | اعتبارات التصميم النموذجية | حيث قد تكون مفيدة |
|---|---|---|---|
| 6063-T5 | ملاءمة قوية للتشكيل الجانبي مع خصائص تشطيب سطحية جيدة | مفيد للعديد من التشكيلات المعمارية التقليدية والمقذوفات التفصيلية | الأنظمة السكنية والتجارية العامة |
| 6061-T6 | قوة ميكانيكية أعلى وإمكانات تحمل حمولة أقوى | قد يدعم المتطلبات الهيكلية الأكثر تطلبًا عند تصميمها بشكل صحيح | أقسام أكبر أو زجاج أثقل أو تطبيقات تتطلب قدرة هيكلية أعلى |
القوة هي معيار اختيار واحد فقط
لا تؤدي السبيكة الأقوى إلى إنشاء فتحة أفضل تلقائيًا. إذا كان ملف التعريف ثقيلًا بشكل غير ضروري بالنسبة للمهمة المقصودة، فقد لا تصبح الأجزاء الأخرى من النظام أفضل لمجرد أن قوة المادة أعلى. لا يزال يتعين تقييم هندسة الملف الشخصي، وسمك الجدار، والامتداد، وتباعد الدعم، ووزن الزجاج، وترتيب الأجهزة، والإرساء.
السؤال الأكثر فائدة ليس "ما هي السبيكة الأقوى؟" ولكن "ما هي السبيكة التي تدعم التصميم المطلوب بالهندسة المناسبة واتساق التصنيع؟" يؤدي هذا التحول إلى قرارات هندسية أفضل لأنه يربط خصائص المواد بظروف التطبيق الفعلية.
إمكانية تتبع المواد واتساقها
بالنسبة للمشاريع الأكبر حجمًا، يعد الاتساق عبر دفعات الإنتاج أمرًا مهمًا. وينبغي تحديد السبيكة والمزاج المحددين بوضوح في المواصفات الفنية، ويجب أن تتيح سجلات الإنتاج التمييز بين المواد المعتمدة والبدائل. يكون الاتساق ذا أهمية خاصة عندما يتم تنفيذ تصنيع التشكيل الجانبي أو الأكسدة أو الطلاء في عدة مراحل إنتاج.
- تحديد السبائك والمزاج:تجنب استخدام المصطلحات العامة مثل "الألومنيوم عالي القوة" بدون تسمية فنية.
- مطابقة القسم مع التحميل:ينبغي النظر في اختيار المواد وهندسة الملف الشخصي معًا.
- مراجعة متطلبات التصنيع:يمكن أن يؤثر القطع والتصنيع الآلي والربط والتشطيب على الأداء العملي للمكون النهائي.
- الحفاظ على محاذاة السجلات:يجب أن تتطابق مواصفات المواد مع رسومات الإنتاج ووثائق الفحص.
كيف تعمل سلسلة الإطارات وعمق الملف الشخصي
غالبًا ما تستخدم سلسلة الإطارات لوصف العرض الاسمي أو العائلة الهيكلية لملف الألمنيوم. إنها توفر للمشترين والمصممين نقطة بداية مناسبة للمقارنة، لكن رقم السلسلة وحده لا يحدد الأداء الكامل للنافذة أو الباب.
يمكن أن يوفر الإطار الأعمق مساحة داخلية أكبر للغرف أو الزجاج أو الأختام أو التعزيزات أو مكونات العزل الحراري. يمكن للملف الجانبي الأكثر إحكاما أن يوفر أبعادًا بصرية أقل حجمًا. ولا يعتبر أي من النهجين متفوقًا عالميًا. يعتمد التوازن الصحيح على المبنى، وتكوين الزجاج، والامتداد الهيكلي، والتعرض للطقس، وهدف التصميم.
| متغير التصميم | ما يؤثر | لماذا يهم؟ |
|---|---|---|
| عمق الملف الشخصي | صلابة القسم، أماكن الزجاج، هندسة النظام | يمكن أن توفر الأقسام الأعمق مساحة هيكلية ووظيفية إضافية |
| سمك الجدار | الصلابة المحلية، سلوك المعالجة، قوة الاتصال | يمكن أن يؤدي تصميم القسم غير المناسب إلى حدوث تشويه أو دعم ضعيف للأجهزة |
| تخطيط الغرفة | القوة والصرف والاستراتيجية الحرارية | تؤثر الهندسة الداخلية على أكثر من المظهر |
| حجم الجيب الزجاجي | توافق الزجاج وترتيب الختم | يجب أن يدعم الإطار تراكم الزجاج المحدد بشكل صحيح |
لماذا يمكن أن تؤدي نفس السلسلة بشكل مختلف؟
قد يختلف منتجان يحملان نفس تسمية السلسلة الاسمية في السبائك وسمك الجدار وتصميم الغرفة ونظام الأجهزة وتكوين الزجاج وبنية العزل الحراري. لذلك، يجب التعامل مع أرقام السلسلة كمعرفات داخل النظام بدلاً من تسميات الأداء العامة.
بالنسبة للشراء الفني وتنسيق التصميم، من المفيد مقارنة رسومات الأقسام جنبًا إلى جنب. وهذا يجعل من السهل تحديد الاختلافات التي يصعب الحكم عليها من خلال أسماء المنتجات وحدها.
الاختيار بين فتح التكوينات
يؤثر أسلوب الفتح بشكل مباشر على التهوية والتنظيف وخطوط الرؤية وأحمال الأجهزة وإدارة المياه وكيفية تفاعل الفتح مع الغرفة أو الواجهة. يبدأ التكوين المناسب بالاستخدام المقصود وليس بالمظهر وحده.
يمكن أن توفر العملية المفصلية تهوية فعالة ومنطقة فتح واضحة. يكون ذلك مفيدًا عندما يكون تدفق الهواء المباشر والتشغيل العملي من الأولويات.
تتحرك الأوراق المنزلقة داخل مستواها الخاص، وهو ما يمكن أن يكون مفيدًا عندما يكون الخلوص الخارجي أو الداخلي للوشاح المتأرجح محدودًا.
يمكن أن يسمح التشغيل المفصلي العلوي بالتهوية مع المساعدة في إدارة المطر الخفيف عندما يتم تصميم هندسة الفتح والأختام بشكل صحيح.
يمكن للوحات المرتبطة المتعددة أن تخلق فتحة واسعة عندما يتطلب المشروع اتصالاً أقوى بين المساحات الداخلية والخارجية.
أنظمة بابية
يمكن أن توفر وحدات بابية مسارًا مباشرًا لتدفق الهواء نسبيًا، وتُستخدم بشكل شائع عندما تكون التهوية مهمة. نظرًا لأن الوشاح يتجه نحو الفتح، يجب على المصممين التحقق من وضع الأثاث، ومسارات الدوران، والوصول إلى التنظيف، ومدى وصول الأجهزة.
أنظمة الانزلاق
غالبًا ما يتم اختيار الوحدات المنزلقة حيث تكون حركة الفتح الموفرة للمساحة أمرًا مرغوبًا فيه. تعتبر محاذاة المسار، وجودة الأسطوانة، والصرف، والعلاقة بين اللوحة المتحركة والإطار أمرًا أساسيًا للتشغيل السلس. لا ينبغي الحكم على النظام المنزلق فقط من خلال مدى سلاسة تحرك عينة صالة العرض عندما تكون جديدة؛ تعد هندسة المسار وصيانة الأجهزة على المدى الطويل أمرًا مهمًا أيضًا.

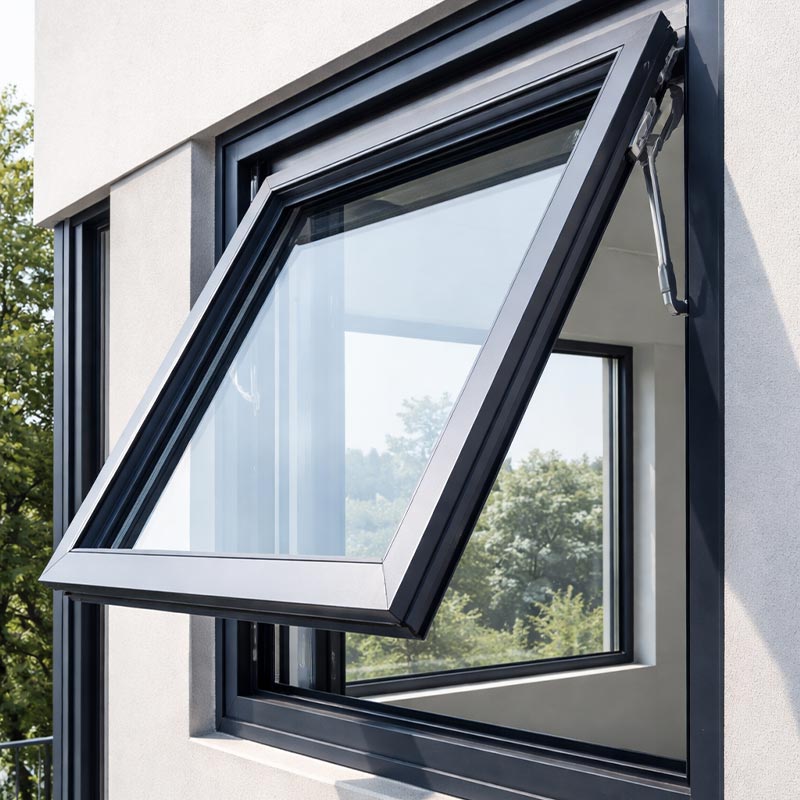

المظلة والتكوينات المتخصصة
يمكن أن تكون نوافذ المظلة عملية للتحكم في التهوية ويمكن أن تخلق إيقاعًا مميزًا للواجهة. قد تجمع التكوينات المتخصصة أيضًا بين أوضاع الفتح المختلفة، مثل وظائف الانزلاق والباب، لاستيعاب تخطيطات الغرف المعقدة.
الأداء الحراري والتحكم في الطقس
لا يتم تحديد الأداء الحراري بواسطة الألومنيوم وحده. السؤال المهم هو كيف تتحرك الحرارة خلال التجميع الكامل وكيف يدير الإطار والزجاج والأختام والفواصل والبنية المحيطة تلك الحركة.
الألومنيوم التقليدي موصل للغاية. بالنسبة للمباني التي تتطلب أداء حراريًا محسنًا، يمكن للأنظمة المكسورة حرارياً أن تقطع مسار التوصيل المباشر عبر الإطار باستخدام فاصل منخفض التوصيل بين أجزاء القسم المعدني. تُستخدم الحواجز الحرارية المعتمدة على PA66 بشكل شائع لهذا الغرض.
لماذا تعتبر الفواصل الحرارية مهمة؟
الغرض الأساسي من العزل الحراري هو تقليل انتقال الحرارة المباشر عبر الإطار. يمكن للنظام المصمم بشكل صحيح أيضًا تحسين سلوك درجة حرارة السطح الداخلي وتقليل احتمالية التكثيف في ظل الظروف الداخلية والخارجية المناسبة.
ومع ذلك، يعتمد أداء العزل الحراري على أكثر من مجرد إضافة شريط عازل. تؤثر هندسة الحاجز الحراري، والاستمرارية حول الزوايا، وتصميم الحواف الزجاجية، وواجهات الأجهزة، وعمق الإطار، والأختام، والتركيب على النتيجة الحقيقية.
مقاومة الهواء والماء والرياح
ينبغي تقييم أداء الطقس كنظام. تساهم أختام الضغط، وقنوات الصرف، والحشيات، والواجهات الزجاجية، وإدارة الضغط، ومفاصل الزوايا، وهندسة الإطار في النتيجة النهائية.
تعتمد مقاومة الرياح أيضًا على التكوين الكامل. يمكن لصلابة المظهر الجانبي، وأبعاد الزجاج، والتباعد بين القوالب، والتعزيز، والإرساء، وارتفاع المبنى أن تغير متطلبات التصميم بشكل كبير. ولذلك ينبغي تفسير مواصفات المنتج التي لا تحدد سياق الاختبار أو التصميم بعناية.
| منطقة الأداء | المكونات الرئيسية | التركيز الهندسي النموذجي |
|---|---|---|
| الحرارية | الحاجز الحراري، هندسة الإطار، الزجاج، الفواصل، الأختام | تقليل مسارات الحرارة الموصلة والحمل الحراري |
| ضيق الهواء | الحشيات، وصلات الزاوية، وضغط الأجهزة | الحفاظ على الختم المستمر تحت التشغيل والحركة |
| ضيق الماء | قنوات الصرف الصحي، مسارات التصريف، الأختام، التحكم في الضغط | توجيه المياه العرضية بعيدًا عن الأسطح الداخلية |
| مقاومة الرياح | صلابة الملف الشخصي، الزجاج، التعزيز، المراسي | التحكم في الانحراف والحفاظ على التشغيل الآمن تحت الحمل |
بالنسبة للمباني الحساسة للمناخ، يعد هذا النهج الشامل للنظام ذا أهمية خاصة. يجب أن توضح المواصفات أجزاء التجميع التي تساهم في الأداء المطلوب بدلاً من تقديم رقم أداء واحد معزول بدون سياق.
الزجاج والأختام والأجهزة والصرف الصحي
الإطار ليس سوى جزء واحد من الفتحة. يمكن للزجاج والأختام والأجهزة والصرف تحديد ما إذا كانت الوحدة النهائية تعمل كما هو متوقع في الاستخدام اليومي.
تكوين الزجاج
ينبغي النظر في سمك الزجاج، وعدد الألواح، وعرض التجويف، واختيار الطلاء، والتكوين الصوتي، ومتطلبات السلامة فيما يتعلق بنظام التشكيل الجانبي. يزيد الزجاج الأثقل من الحمل الذي يحمله الوشاح والأجهزة، لذا يجب التحقق من التوافق بدلاً من افتراضه.
على سبيل المثال، قد تعمل وحدة الزجاج المعزول متعدد الأجزاء على تحسين الأداء الحراري والصوتي، ولكن يجب أن يتمتع الإطار بعمق جيب زجاجي كافٍ وقدرة هيكلية لدعم البناء المحدد. لذلك يجب أن يتم اختيار الزجاج مع اختيار الإطار.
الأختام والحشيات
تحافظ الأختام على الاتصال بين المكونات التي تحتاج إلى فصل متحكم فيه. تُستخدم أنظمة الختم المعتمدة على EPDM على نطاق واسع في التطبيقات المعمارية لأنها توفر خصائص تجوية مفيدة عند تحديدها وتركيبها بشكل صحيح.
هندسة الختم مهمة أيضًا. يجب أن يتم ضغط الحشية بدرجة كافية للحفاظ على الاستمرارية ولكن لا يتم تحميلها بشكل زائد إلى الحد الذي يجعل التشغيل صعبًا بلا داع. يساهم ربط الزوايا، وطول الحشية، ووضع المفاصل، وجودة التثبيت في موثوقية الختم.
الأجهزة
يجب أن تتوافق المفصلات، والأقفال، والبكرات، والمقابض، والمقيدات، وإقامات الاحتكاك، والأنظمة متعددة النقاط مع حجم الوشاح ووزنه. وينبغي النظر في سعة الأجهزة إلى جانب تردد التشغيل والتعرض البيئي.
الصرف الصحي
لا يحاول الإطار الذي تم تصريفه بشكل صحيح أن يجعل كل سطح جافًا تمامًا. وبدلاً من ذلك، فهو يدير الرطوبة العرضية عن طريق توجيه المياه عبر مسارات يتم التحكم فيها نحو نقاط التصريف الخارجية. يجب أن تظل فتحات الصرف الصحي دون عائق بعد التصنيع والتشطيب والتركيب والتنظيف.
- توافق الزجاج:تأكد من السُمك والوزن وعمق الجيب وطريقة التزجيج.
- استمرارية الختم:تحقق من الزوايا والمفاصل والضغط والوصول إلى الاستبدال حيثما أمكن ذلك.
- سعة الأجهزة:قم بمطابقة التركيبات مع وزن الوشاح، والأبعاد، وتكرار الفتح.
- مسار الصرف:تأكد من أن المياه لها طريق محدد إلى الخارج.
المعالجة السطحية والمظهر طويل الأمد
تعتبر المعالجة السطحية جزءًا مرئيًا وعمليًا من النظام المعماري للألمنيوم. تؤثر النهاية على اللون والملمس ومقاومة التعرض البيئي وقابلية التنظيف والجودة الملموسة للواجهة المكتملة.
تشمل الأساليب الشائعة الأنودة، وطلاء المسحوق، وتأثيرات النقل الحراري لمظهر الخشب الحبيبي، والطلاءات المعتمدة على الفلوروكربون للتطبيقات الخارجية الصعبة. تخلق كل طريقة طابعًا سطحيًا مختلفًا ويجب اختيارها وفقًا للمظهر المطلوب والظروف البيئية.
الأسطح المؤكسدة
تعمل عملية الأنودة على إنشاء طبقة أكسيد يمكن التحكم بها على سطح الألومنيوم. يمكن أن ينتج تشطيبات معدنية ومظهرًا معماريًا متينًا مع الحفاظ على الاتصال البصري بمادة الألومنيوم الأساسية.
طلاء مسحوق
يوفر طلاء المسحوق مرونة واسعة في الألوان ويستخدم على نطاق واسع للواجهات السكنية والتجارية المعاصرة. يمكنه دعم أنظمة الألوان القياسية والتشطيبات الخاصة بالمشروع عندما يتم التحكم بشكل صحيح في إعداد الركيزة والمعالجة المسبقة والمعالجة وجودة الطلاء.
تأثيرات الخشب الحبوب
يمكن لتقنيات النقل الحراري إنشاء أنماط مرئية تشبه الخشب مع الاحتفاظ بركيزة الألومنيوم. يعد هذا الأسلوب مفيدًا عندما يسعى المشروع إلى الحصول على مظهر معماري أكثر دفئًا دون تغيير منصة المواد الأساسية.
ما الذي يجب التحقق منه؟
| خيار إنهاء | الشخصية المرئية | الاعتبار المفيد |
|---|---|---|
| أنودة | معدنية ومعمارية | مفيد عندما يكون الطابع الطبيعي للألمنيوم مرغوبًا فيه |
| طلاء مسحوق | مجموعة واسعة من الألوان والقوام الصلبة | مناسبة للعديد من برامج الألوان السكنية والتجارية |
| النقل الحراري | مظهر الخشب الحبوب | مفيد للمشروعات التي تجمع بين الإطارات المعاصرة والإشارات المرئية الأكثر دفئًا |
| طلاء الفلوروكربون | المظهر الخارجي المعماري | يمكن اعتباره أكثر تعرضًا للواجهة تطلبًا عند تحديده بشكل صحيح |
يعد تناسق الألوان مهمًا أيضًا عند تركيب العديد من الوحدات عبر واجهة واحدة. يجب أن تحدد مواصفات المشروع نوع النهاية ومرجع اللون وتوقعات اللمعان أو الملمس ومعايير الفحص المقبولة.
مطابقة الأنظمة لتطبيقات البناء
تفرض أنواع المباني المختلفة متطلبات مختلفة على الفتحات. بدلاً من البحث عن تكوين عالمي واحد، يجب على المصممين تحديد المتطلبات البيئية والتشغيلية السائدة للمشروع.
غالبًا ما تشمل الأولويات ضوء النهار، والتهوية، والراحة الصوتية، والوصول إلى التنظيف، والتحكم الحراري، والتوازن بين النسب البصرية والاستخدام العملي.
قد يصبح التشغيل المتكرر والأبعاد الزجاجية الأكبر وتنسيق الواجهة والسلامة والمتانة والمظهر المتسق أكثر أهمية.
يستحق ضغط الرياح، والرسو، والانحراف الهيكلي، وإدارة المياه، والوصول إلى الصيانة مراجعة هندسية مفصلة.
يزيد الهواء المحمل بالملح من أهمية اختيار المواد، وإعداد السطح، وجودة الطلاء، والصرف، ومقاومة تآكل الأجهزة.
الاعتبارات السكنية
تتطلب المنازل عادةً فتحات يسهل تشغيلها وتنظيفها وتهويتها وصيانتها. قد تستفيد غرف النوم من الاعتبارات الصوتية، وقد تعطي مناطق المعيشة الأولوية للأسطح الزجاجية الكبيرة، وقد تتطلب المطابخ أو الحمامات تهوية عملية. يعتمد التكوين المثالي على الغرفة وليس على فئة المبنى وحده.
الاعتبارات التجارية
قد يكون للمباني التجارية دورات فتح متكررة ومتطلبات تنسيق أعلى. التثبيت المتكرر لنفس الوحدة يجعل تناسق الأبعاد ذا أهمية خاصة. يجب مناقشة متانة الأجهزة وإمكانية الوصول إلى الاستبدال وتوحيد النهاية أثناء اختيار النظام.
واجهات شاهقة ومكشوفة
ومع زيادة ارتفاع المبنى وزيادة التعرض له، يصبح سلوك الرياح والمياه أكثر أهمية. يجب تحليل الإطار مع أبعاد الزجاج ونقاط التثبيت والقوائم والعوارض وبناء الجدران المحيطة. ومن المهم أيضًا تنسيق الصرف الخارجي والتشطيبات الداخلية بحيث تعمل الفتحة بشكل صحيح بمجرد تركيبها.
البيئات الصناعية
قد تعرض المنشآت الصناعية الفتحات للغبار أو الرطوبة أو المواد الكيميائية أو التغيرات في درجات الحرارة أو التنظيف المكثف. في هذه الحالات، يمكن أن تصبح المعالجة السطحية واختيار الختم وحماية الأجهزة والوصول إلى الصيانة أكثر أهمية من الميزات الزخرفية.
كيفية قراءة المواصفات الفنية
يجب أن تجعل المواصفات الفنية الجيدة النظام مفهومًا دون الاعتماد على لغة التسويق. يجب أن يكون المشترون والمهندسون المعماريون والمهندسون والقائمون بالتركيب قادرين على تحديد ما يتم توفيره بالفعل والشروط التي ينطبق عليها الأداء المذكور.
| البند المواصفات | ما الذي تبحث عنه | لماذا يهم؟ |
|---|---|---|
| سبيكة ومزاج | التعيين الدقيق للمواد | يوفر أساسا لفهم السلوك الميكانيكي |
| سلسلة الملف الشخصي | أبعاد الأسرة والقسم الاسمية | يساعد على تحديد نظام الإطار ومساحة الزجاج المتاحة |
| تراكم الزجاج | سمك الجزء، والتجويف، والتكوين | يتعلق مباشرة بمتطلبات الوزن والحرارة والصوت والسلامة |
| التصميم الحراري | المواد العازلة للحرارة والتكوين | يوضح كيفية إدارة نقل الحرارة بالتوصيل |
| أداء الهواء والماء | أداء تم اختباره أو تحديده بشروط واضحة | يتجنب تفسير الأرقام المعزولة دون سياق |
| مقاومة الرياح | الدرجة أو ضغط التصميم أو أساس الاختبار المعادل | ربط النظام بتعرض المشروع ومتطلباته الهيكلية |
| ينهي | عملية الطلاء أو الأنودة ومرجع اللون | يحدد المظهر وتوقعات المعالجة السطحية |
اطلب رسومات القسم
يعد قسم الملف الشخصي أحد أكثر المستندات المفيدة للمقارنة الفنية. ويمكن أن يكشف ما إذا كان المنتج يحتوي على غرف حرارية، ومكان وضع الزجاج، وكيفية عمل الأختام، ومكان تشغيل قنوات الصرف، ومقدار المساحة المتوفرة للأجهزة.
اسأل عما تصفه أرقام الأداء
الأرقام لا تكون ذات قيمة إلا عندما يكون سياقها واضحا. قد يصف المعامل الحراري قسمًا معينًا أو تراكم الزجاج أو التجميع الكامل. قد يرتبط تصنيف ضيق الماء أو مقاومة الرياح بتكوين اختبار محدد. ولذلك يجب أن توضح المواصفات الفنية الحالة المختبرة أو المحسوبة بدلاً من تقديم أرقام بدون تكوين مرجعي.
ميزات قياسية منفصلة عن الخيارات الخاصة بالمشروع
تعتبر بعض الخصائص قياسية لمجموعة منتجات بينما يعتمد البعض الآخر على متطلبات المشروع. يجب أن تميز المواصفات الواضحة بين خيارات التشكيل الجانبي القياسية، وتكوينات الزجاج المتاحة، وخيارات التشطيب، وحزم الأجهزة، والأبعاد المخصصة.
المواصفات الشائعة وأخطاء التثبيت
العديد من مشاكل الأداء لا تنتج عن المادة الأساسية نفسها. وهي تنشأ من مكونات غير متطابقة، أو مواصفات غير واضحة، أو ضعف التحكم في التصنيع، أو تفاصيل التثبيت التي لم يتم تنسيقها مع نظام النوافذ والأبواب.
- الاختيار حسب المظهر وحده:قد يبدو الإطار النحيف جذابًا ولكنه لا يزال يتطلب سعة هيكلية كافية لحجم الزجاج المقصود والحمل البيئي.
- تجاهل وزن الزجاج:يغير الزجاج الأثقل أحمال الوشاح ويمكن أن يؤثر على اختيار الأجهزة والمفصلات والبكرات وانحراف الإطار.
- التعامل مع رقم السلسلة كتقييم للأداء:يمكن أن تحتوي نفس السلسلة الاسمية على تكوينات هيكلية وحرارية مختلفة.
- الاستهانة بالصرف:يمكن أن يتم حظر طريق الصرف بسبب مانع التسرب أو الحطام أو التشغيل غير الصحيح أو أخطاء التثبيت.
- استخدام أجهزة غير مناسبة:يجب أن تتطابق الأجهزة مع أبعاد الفتح ووزن الوشاح وتكرار التشغيل والتعرض.
- تخطي تنسيق التثبيت:حتى الوحدة ذات التصميم الجيد يمكن أن يكون أداؤها سيئًا إذا لم يتم إغلاق الواجهة المحيطة وتثبيتها وتصريفها بشكل صحيح.
- مقارنة الأسماء النهائية بدلاً من المواصفات:قد يكون لطبقتين بأسماء ألوان متشابهة متطلبات عملية مختلفة وخصائص أداء خارجية.
- الاعتماد على لغة المتانة الغامضة:تعد المطالبات مثل "قوية جدًا" أو "طويلة الأمد" أقل فائدة من معلومات المواد والتشطيب والاختبار والصيانة المحددة.
التثبيت هو جزء من النظام
يجب تركيب الفتحة بحيث يظل إطارها محاذيًا بشكل صحيح ومؤمنًا ميكانيكيًا ومتكاملًا مع بناء الجدار. تتطلب المفاصل المحيطة مواد وتفاصيل مناسبة لإدارة الحركة والرطوبة.
المحاذاة مهمة بشكل خاص للأنظمة المنزلقة ومتعددة النقاط. يمكن للإطار الذي يكون خارج المربع قليلًا أن يؤدي إلى ضغط غير متساوٍ، أو تآكل مبكر للأجهزة، أو صعوبة في التشغيل. لذلك يجب تحديد تفاوتات التثبيت قبل بدء العمل.
لماذا يهم التصنيع الدقيق
البثق هو مجرد بداية عملية التصنيع. تشتمل الفتحات المعمارية عادةً على القطع، والتصنيع باستخدام الحاسب الآلي، والحفر، ومعالجة الزوايا، والتركيب، والتزجيج، والختم، وتشطيب الأسطح، والفحص، والتعبئة. كل مرحلة يمكن أن تؤثر على التجميع النهائي.
يعد اتساق الأبعاد مهمًا بشكل خاص لأن النوافذ والأبواب تحتوي على مكونات متفاعلة متعددة. إذا كان موضع الثقب أو طول القطع أو مفصل الزاوية أو الجيب الزجاجي غير متناسق، فقد تظهر المشكلة لاحقًا كمشكلة في الأجهزة، أو مشكلة في المحاذاة، أو مشكلة في الختم، أو تعديل التثبيت.
التحكم في البثق
يجب أن تحافظ المقاطع المبثوقة على هندسة القسم المقصود ضمن التفاوتات المحددة. يصبح الاتساق أكثر أهمية عندما يتم ضم الملفات الشخصية إلى مجموعات كبيرة أو عندما يجب أن تتم محاذاة الوحدات المتعددة بشكل مرئي عبر الواجهة.
معالجة باستخدام الحاسب الآلي
يمكن أن تعمل الآلات التي يتم التحكم فيها بواسطة الكمبيوتر على تحسين إمكانية التكرار لثقوب الأجهزة، وميزات التصريف، ومواضع المقبض، وواجهات الزوايا، والعمليات الهامة الأخرى. لا تكمن قيمة التصنيع في التشغيل الآلي فحسب، بل في التحكم والفحص المتكرر للعمليات.
جودة التجميع
يجب أن تفهم فرق التجميع العلاقة بين أبعاد الإطار، والأختام، والزجاج، والأجهزة، والصرف. يمكن أن يكون وضع المكونات الصحيح بنفس أهمية جودة المكونات. لا تزال الحشية المتميزة التي تم تركيبها بشكل غير صحيح بمثابة عيب في التثبيت.
نقاط التفتيش
- فحص المواد الواردة:تأكد من السبيكة المحددة وأبعاد الملف الشخصي وحالة المادة المرئية.
- فحص الآلات:التحقق من الثقوب والفتحات وفتحات الصرف والأبعاد الحرجة مقابل الرسومات المعتمدة.
- تفتيش الجمعية:تحقق من محاذاة الزاوية، وتركيب الأجهزة، واستمرارية الختم، ودعم الزجاج.
- التفتيش الوظيفي:قم بتشغيل الوحدات التمثيلية بشكل متكرر للتأكد من سلاسة الحركة وقفل الارتباط.
- الانتهاء من التفتيش:مراجعة اللون ومظهر الطلاء والخدوش وعلامات المعالجة والعيوب السطحية المرئية.
تخلق عملية الإنتاج المنضبطة رابطًا أقوى بين المواصفات الفنية وما يصل إلى موقع البناء. يعد هذا الاتصال ذا قيمة خاصة بالنسبة للمشاريع ذات الوحدات المتكررة أو التنسيق الدقيق للواجهة.
إطار الاختيار العملي
يمكن لعملية الاختيار المنهجية أن تجعل عمل المواصفات أكثر وضوحًا وتقلل من مخاطر تجاهل المتطلبات المهمة.
- تعريف بيئة البناء:تحديد المناخ، والتعرض، وارتفاع المبنى، والاتجاه، والرطوبة، والتعرض للملح، وظروف التنظيف.
- تحديد وظيفة الافتتاح:قرر ما إذا كانت التهوية أو الفتحات الكبيرة الواضحة أو الحركة المدمجة أو الأمان أو الوصول أو التحكم الصوتي لها الأولوية القصوى.
- تحديد متطلبات التزجيج:تحديد سمك الزجاج وعدد الأجزاء وخصائص السلامة والأهداف الصوتية ووزن الوحدة المتوقع.
- تحديد المتطلبات الهيكلية:مراجعة أبعاد الفتح وأحمال الرياح والامتداد والرسو وقوى التشغيل المتوقعة.
- تحديد المتطلبات الحرارية:تحديد ما إذا كان التكوين المكسور حرارياً مطلوبًا وتنسيقه مع نظام الزجاج.
- تعريف المعالجة السطحية:حدد الأنودة، أو الطلاء بالمسحوق، أو المظهر الخشبي، أو أي تشطيب آخر محدد وفقًا للتعرض البيئي والغرض المعماري.
- تعريف الأجهزة:قم بمطابقة المفصلات والأقفال والمقابض والبكرات والإقامات والتجهيزات الأخرى مع حجم الوشاح وتكرار التشغيل.
- مراجعة التثبيت:تأكد من واجهات الحائط، والرسو، والحشوات، والمفاصل المحيطة، والصرف، والوصول إلى التعديل.
- مراجعة الوثائق:تأكد من أن الرسومات والمواصفات ومعايير الفحص وعينات التشطيب المعتمدة متوافقة مع أمر الإنتاج.
بالنسبة لفرق المشروع التي تقارن الأنظمة، يمكن لمصفوفة التقييم المفيدة أن تبقي المناقشات مركزة على الخصائص القابلة للقياس بدلاً من الأوصاف العامة للمنتج.
| فئة التقييم | السؤال الرئيسي | الأدلة المفضلة |
|---|---|---|
| مادة | هل السبيكة والمزاج محددان بوضوح؟ | مواصفات المواد الفنية |
| حساب تعريفي | هل يناسب القسم حجم الفتح والتحميل؟ | قسم الرسم وبيانات التصميم |
| تزجيج | هل يمكن للنظام دعم تراكم الزجاج المطلوب؟ | أبعاد الجيب الزجاجي وبيانات التحميل |
| الحرارية | هل الاستراتيجية الحرارية مناسبة للمبنى؟ | تفاصيل النظام وبيانات الأداء الحراري |
| طقس | كيف تتم إدارة الهواء والماء؟ | تخطيط الختم، وتصميم الصرف، وبيانات الاختبار |
| الأجهزة | هل نظام التشغيل متوافق مع الوشاح؟ | جدول الأجهزة وسعة التحميل |
| ينهي | هل المعالجة السطحية مناسبة للبيئة؟ | الانتهاء من المواصفات ومعيار التفتيش |
| تثبيت | هل يمكن تركيب الوحدة وتعديلها باستمرار؟ | تفاصيل التثبيت وبيان الطريقة |
المواصفات الأكثر فائدة هي تلك التي يمكن فهمها من قبل فرق التصميم والمشتريات والإنتاج ومراقبة الجودة والتركيب دون الحاجة إلى تفسيرات مختلفة في كل مرحلة.
عندما يكون التخصيص منطقيًا
يمكن أن تكون التكوينات المخصصة مفيدة عندما لا تتطابق الوحدات القياسية بشكل كامل مع متطلبات المشروع. تتضمن مجالات التخصيص الشائعة أبعاد الملف الشخصي، وحجم الفتح، وتكوين الزجاج، ومجموعات الأجهزة، والتشطيب، واللون، وبناء العزل الحراري، وتفاصيل الواجهة الخاصة.
لا يزال يتعين التحكم في التخصيص من خلال عملية فنية موثقة. يحتاج المنتج المخصص إلى رسومات معتمدة، وتفاوتات محددة، ومتطلبات مواد واضحة، وطريقة فحص متسقة. يكون التخصيص أكثر فعالية عندما يحل متطلبات مشروع حقيقية بدلاً من إضافة التعقيد دون فائدة وظيفية.
دور الاتصالات التقنية
التواصل الجيد بين فريق المشروع والشركة المصنعة يمكن أن يمنع المشاكل التي يمكن تجنبها. تتضمن المعلومات المهمة أبعاد الفتح ومواصفات الزجاج والتعرض البيئي المتوقع وأولويات الأداء والتشغيل المفضل ومتطلبات التشطيب وقيود التثبيت والمعايير المحلية ذات الصلة.
غالبًا ما تنتج الأسئلة الواضحة إجابات أفضل من الطلبات العامة. يؤدي السؤال عن قسم التشكيل الجانبي، ودرجة السبائك، ونطاق الزجاج، ونوع الجهاز، ومواد الختم، وعملية معالجة السطح، وتصنيف الأداء المطبق إلى إنشاء محادثة فنية أكثر فائدة من مجرد السؤال عما إذا كان المنتج "عالي الجودة".
التعليمات
تتناول الأسئلة التالية الاعتبارات الفنية الشائعة عند اختيار وتحديد الفتحات المعمارية الحديثة المصنوعة من الألومنيوم.
ما الذي يجعل الألومنيوم مناسبًا للنوافذ والأبواب المعمارية الحديثة؟
يجمع الألومنيوم بين الوزن الهيكلي المنخفض نسبيًا والقوة الميكانيكية المفيدة ومرونة البثق الممتازة واستقرار الأبعاد ومجموعة واسعة من خيارات تشطيب السطح. تسمح هذه الخصائص للمصنعين بإنشاء أقسام ملف تعريف تفصيلية تدمج الجيوب الزجاجية والغرف والأختام ومسارات الصرف وواجهات الأجهزة.
هل 6061-T6 أفضل دائمًا من 6063-T5؟
يوفر الرقم 6061-T6 بشكل عام قوة ميكانيكية أعلى، في حين أن 6063-T5 مناسب على نطاق واسع للبثق المعماري وإنتاج المقاطع التفصيلية. تعتمد السبيكة المناسبة على المتطلبات الهيكلية، وهندسة القسم، واحتياجات التصنيع، والتطبيق المقصود.
ماذا يخبرني رقم سلسلة الإطار؟
يحدد رقم السلسلة عادةً عائلة ملف التعريف أو بُعد الإطار الاسمي داخل نظام معين. إنه مفيد للتنظيم والمقارنة، ولكن لا ينبغي معاملته على أنه تصنيف أداء عالمي لأن السبائك وسمك الجدار وتصميم الغرفة والزجاج والأجهزة وظروف الاختبار يمكن أن تختلف.
لماذا يتم استخدام الفواصل الحرارية في إطارات الألومنيوم؟
يقطع الكسر الحراري مسار التوصيل المباشر عبر الإطار المعدني. يمكن أن يؤدي ذلك إلى تحسين الأداء الحراري والمساعدة في إدارة درجات حرارة السطح الداخلي عندما يتم تصميم النظام الكامل بشكل صحيح باستخدام الزجاج والختم المناسب.
ما هو نمط الفتح الأفضل للتهوية؟
لا يوجد تكوين واحد أفضل لكل غرفة. يمكن أن توفر تصميمات الأبواب والمظلات تهوية مباشرة، في حين قد تكون الأنظمة المنزلقة أكثر ملاءمة عندما تكون مساحة الفتح المتاحة محدودة. يجب أن يأخذ الاختيار في الاعتبار تدفق الهواء، وتخطيط الغرفة، والوصول إلى التنظيف، والتعرض للطقس، وعادات التشغيل.
ما مدى أهمية اختيار الزجاج؟
يعد الزجاج أحد أهم أجزاء الفتحة الكاملة. يؤثر سمكها ووزنها وتكوين الجزء وخصائص السلامة والخصائص الحرارية أو الصوتية على تصميم الإطار واختيار الأجهزة وتوافق جيب الزجاج والأداء العام.
هل يمكن تخصيص لون السطح؟
تدعم العديد من الأنظمة المعمارية المصنوعة من الألومنيوم مجموعة واسعة من الألوان والتشطيبات. اعتمادًا على المعالجة المحددة، يمكن أن يتضمن التخصيص الألوان المعمارية القياسية، والتأثيرات المعدنية، ومظاهر الخشب الحبيبي، ومراجع الألوان الخاصة بالمشروع.
ما الذي يجب فحصه قبل بدء الإنتاج؟
تأكد من نظام التشكيلات المعتمد، والسبائك والمزاج، وأبعاد الفتح، وتراكم الزجاج، والأجهزة، والأختام، وترتيب الصرف، والتشطيب، ومرجع اللون، والتفاوتات، وواجهات التثبيت، ومتطلبات الأداء المعمول بها. يجب أن تعكس الرسومات المعتمدة تكوين الإنتاج النهائي.
هل يمكن للفتحات الزجاجية الكبيرة استخدام نفس نظام النوافذ السكنية الأصغر؟
ليس بالضرورة. تقدم الفتحات الأكبر حجمًا متطلبات هيكلية وأجهزة مختلفة، خاصة عندما يصبح الزجاج أثقل أو يزداد التعرض للرياح. يجب مراجعة التجميعات الأكبر حجمًا باستخدام أبعادها الفعلية، وأحمالها، وهندسة التشكيل الجانبي، والتعزيز، والتزجيج، وظروف التثبيت.
كيف ينبغي تقييم أداء الطقس؟
وينبغي النظر في ضيق الهواء، وضيق الماء، ومقاومة الرياح جنبا إلى جنب مع التجميع الكامل. مراجعة الأختام، ومفاصل الزوايا، ومسارات الصرف، وهندسة المظهر الجانبي، والزجاج، وضغط الأجهزة، وواجهات التثبيت، والظروف التي تم بموجبها تحقيق أي نتائج اختبار معلنة.
لماذا تعتبر جودة التثبيت مهمة جدًا؟
يحدد التثبيت ما إذا كان الإطار الهندسي يمكن أن يعمل بشكل صحيح في المبنى الفعلي. تؤثر المحاذاة والمثبتات والمفاصل المحيطية والصرف ودعم الزجاج وضبط الأجهزة على التشغيل وأداء الطقس. قد يظل أداء المنتج المصمم جيدًا ضعيفًا إذا كان التثبيت غير متسق.
ما هي المعلومات التي يجب أن تتلقاها الشركة المصنعة لمشروع مخصص؟
تتضمن معلومات المشروع المفيدة أحجام الفتح ونوع المبنى والتعرض البيئي وأسلوب الفتح المطلوب وتكوين الزجاج والمتطلبات الهيكلية والتوقعات الحرارية والتشطيب واللون وتفضيلات الأجهزة وقيود التثبيت والمعايير الفنية ذات الصلة.
بناء فتحات أفضل من خلال مواصفات أفضل
إن أداء فتح الواجهة الحديثة هو نتيجة للعديد من القرارات المترابطة. يوفر الألومنيوم منصة هيكلية قابلة للتكيف، ولكن النتيجة النهائية تعتمد أيضًا على تصميم الملف الشخصي واختيار السبائك والتزجيج والفصل الحراري والأختام والأجهزة والصرف ومعالجة السطح ودقة التصنيع والتركيب.
لذلك تبدأ المواصفات المدروسة بظروف البناء الفعلية. بمجرد فهم هذه الشروط، يصبح من الأسهل تحديد تكوين الفتح، وتحديد عائلة الإطار المناسبة، وتنسيق نظام الزجاج، وتحديد خصائص الطقس والحرارة المطلوبة، وإنشاء نقاط الفحص اللازمة أثناء الإنتاج والتركيب.
يؤدي هذا النهج أيضًا إلى إنشاء تواصل أفضل عبر المشروع. يمكن للمهندسين المعماريين شرح هدف التصميم، ويمكن للمهندسين تحديد متطلبات الأداء، ويمكن لفرق المشتريات مقارنة التكوينات الفنية، ويمكن للمصنعين إعداد مستندات إنتاج دقيقة، ويمكن للقائمين بالتركيب العمل من خلال مجموعة واضحة من تفاصيل الواجهة.
بالنسبة للمشاريع التي تتطلب مزيجًا من الأداء الهيكلي، والخطوط المعمارية النظيفة، وإدارة الطقس، والتشطيبات المرنة، والتشغيل العملي طويل الأمد، توفر أنظمة الألومنيوم المصممة بعناية أساسًا متعدد الاستخدامات. المفتاح ليس اختيار التكوين الأكثر تعقيدًا، ولكن اختيار التكوين الذي يناسب المبنى والبيئة والطريقة التي سيستخدم بها الأشخاص المساحة.
هل تحتاج إلى تكوين فني لمشروعك؟
لاختيار ملف تعريف خاص بالمشروع، وتكوينات الفتح، وتوافق الزجاج، والتشطيبات السطحية، والمتطلبات المعمارية المخصصة،اتصل بنالمناقشة التفاصيل الفنية مع فريق الشركة المصنعة.
